3、TurtleBot 4 源代码

TurtleBot 4 Robot

此处提供源代码：https://github.com/turtlebot/turtlebot4_robot

源代码获取安装

turtlebot4_robot源包预装在TurtleBot 4树莓派映像上。

Source installation源安装

要从源代码手动安装此元包，请克隆git存储库：

• GALACTIC

• HUMBLE

• 将存储库克隆到您的工作区中:

  cd ~/turtlebot4_ws/src git clone https://github.com/turtlebot/turtlebot4_robot.git  -b humble

  安装依赖项:

  cd ~/turtlebot4_ws rosdep install --from-path src -yi

  生成程序包:

  source /opt/ros/humble/setup.bash colcon build --symlink-install

Base源代码包

 turtlebot4_base包包含在物理机器人上运行的 rclcpp节点turtlebot4_base_node的源代码。该节点与Raspberry Pi的GPIO线接口，使其能够读取按钮的状态，以及写入LED和显示器。

Publishers:

Topic	Message Type	Description
hmi/buttons	turtlebot4_msgs/msg/UserButton	Button states of the TurtleBot 4 HMI

Subscribers:

Topic	Message Type	Description
hmi/display	turtlebot4_msgs/msg/UserDisplay	The current information that is to be displayed
hmi/led/_[led]	std_msgs/msg/Int32	Hidden topics indicating the state of each LED

GPIO 接口

TurtleBot 4使用libgpiod与树莓派的GPIO线路接口。gpiochip0设备代表Raspberry Pi的40引脚头，用于读取和写入这些引脚。

I2C 接口

Linux I2C驱动程序用于在Raspberry Pi的I2C总线上读取和写入数据。显示器的SSD1306驱动程序默认连接到 i2c-3设备，但也可以使用其他总线。

SSD1306

SSD1306是用于OLED显示器的驱动器。它通过通信总线（TurtleBot 4的I2C）接收命令，并控制物理显示器的行为。TurtleBot 4使用该STM32 SSD1306 driver驱动程序的修改版本将像素、形状和字符写入显示器。

Configuration配置

可以使用ROS参数设置 turtlebot4_base_node引脚定义。默认配置为：

turtlebot4_base_node:   ros__parameters:     # GPIO definition for HMI. Do NOT change if you are using the standard PCBA.     gpio:       user_button_1: 13       user_button_2: 19       user_button_3: 16       user_button_4: 26       led_green_power: 17       led_green_motors: 18       led_green_comms: 27       led_green_wifi: 24       led_green_battery: 22       led_red_battery: 23       led_green_user_1: 25       led_green_user_2: 6       led_red_user_2: 12       display_reset: 2

Bringup

 turtlebot4_bringup包包含运行机器人软件的启动和配置文件。

启动文件:

• Joy Teleop: 启动节点以启用蓝牙控制器。

• OAKD: 启动OAK-D节点。

• RPLIDAR: 启动RPLIDAR节点。

• Robot: 启动TurtleBot 4个节点。

• Lite: 为TurtleBot 4 Lite启动所有必要的节点。

• Standard: 启动TurtleBot 4的所有必要节点。

配置文件:

• TurtleBot 4 Controller: TurtleBot 4控制器的配置。

• TurtleBot 4: turtlebot4_node和 turtlebot4_base_node的配置。

Robot Upstart机器人启动

机器人使用 robot_upstart包安装bringup启动文件，作为机器人启动时启动的后台服务。启动文件位于turtlebot4_bringup软件包下。

• GALACTIC

• HUMBLE

• 使用TurtleBot 4设置工具管理 robot_upstart:

  turtlebot4-setup

  导航至“ROS设置”，然后导航至“Robot Upstart”。使用各种菜单选项可以启动、停止、卸载或重新安装upstart job。



  当某些设置发生更改时，设置工具将自动重新安装 robot_upstart作业。

源代码安装/调用诊断

 turtlebot4_diagnostics软件包包含TurtleBot 4诊断更新程序的源代码和启动文件

启动文件:

• 诊断: 启动turtlebot4诊断更新程序和诊断聚合器节点。

Diagnostics Updater诊断更新程序

diagnostics updater是在机器人上运行的Python3节点。它订阅诊断主题并记录特定于每个主题的统计信息。诊断数据可通过rqt_robot_monitor查看。

• GALACTIC

• HUMBLE

• Diagnostic topics:

  Topic	Message Type	Description
  battery_state	sensor_msgs/msg/BatteryState	Battery voltage and percentage
  color/preview/image	sensor_msgs/msg/Image	OAK-D color camera data
  dock	irobot_create_msgs/msg/DockStatus	Dock status
  hazard_detection	irobot_create_msgs/msg/HazardDetectionVector	Create® 3 Hazards
  imu	sensor_msgs/msg/Imu	IMU data
  mouse	irobot_create_msgs/msg/Mouse	Mouse sensor data
  scan	sensor_msgs/msg/LaserScan	RPLIDAR laser scan data
  wheel_status	irobot_create_msgs/msg/WheelStatus	Wheels enabled status

查看诊断:

ros2 launch turtlebot4_viz view_diagnostics.launch.py

Tests测试

 turtlebot4_tests包包含turtlebot4系统测试脚本的源代码。这些脚本测试机器人的基本功能，对于故障排除非常有用。

ROS Tests

ROS测试使用ROS主题和操作来测试各种系统功能。测试结果保存到 ~/turtlebot4_test_results/Y_m_d-H_M_S，其中 Y_m_d-H_M_S是测试的日期和时间。在测试期间还会记录一个rosbag，并将其保存到同一位置。

当前支持的测试:

• Light Ring: 测试Create®3灯环。

• Create® 3 Button: 测试Create®3按键。

• User LED: 测试HMI LED（仅TurtleBot 4标准版）

• User Button: 测试HMI按钮（仅TurtleBot 4标准版）

• Display: 测试HMI显示 (仅TurtleBot 4标准版)

• Dock: 测试机器人脱离和对接的能力。

运行测试:

ros2 run turtlebot4_tests ros_tests

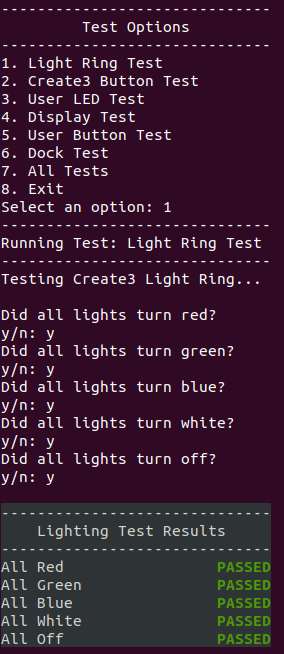

这将启动一个CLI菜单，在其中可以运行不同的测试。

输入测试的索引，然后点击回车键开始测试。有些测试将自动运行，而另一些则需要用户输入。
